五月天激情丁香,国产精品2019,国产成人精品亚洲2020,国产精品免费视频一区二区三区,开心久久婷婷综合中文字幕,天堂视频在线观看免费完整版

  不銹鋼管能夠承受相對(duì)高的熱輸入，焊縫金屬凝固后的雙相組織的抗熱裂性優(yōu)于奧氏體焊縫金屬。不銹鋼管具有較高的熱傳導(dǎo)率和較小的熱膨脹系數(shù)，在焊縫處沒(méi)有像奧氏體不銹鋼一樣高的局部熱應(yīng)力。當(dāng)有必要嚴(yán)格限制對(duì)焊縫的剛度時(shí)，熱裂就不再是一般問(wèn)題。極低的熱輸入可導(dǎo)致母材熔合區(qū)和熱影響區(qū)鐵素體含量過(guò)高，相應(yīng)降低韌性和耐蝕性。極高的熱輸入增加了形成金屬間相的危險(xiǎn)。

  為了防止熱影響區(qū)問(wèn)題，焊接工藝規(guī)程應(yīng)允許該區(qū)域焊后快冷。不銹鋼管本身的溫度很重要，因?yàn)樗鼘?duì)熱影響區(qū)的冷卻影響最大。在一般準(zhǔn)則中，最高層間溫度限于150℃(300°F)�？己撕附庸に嚂r(shí)應(yīng)加強(qiáng)該限制，且應(yīng)監(jiān)控焊接生產(chǎn)過(guò)程以確保層間溫度不高于限定值。應(yīng)優(yōu)先使用電子溫度傳感器和熱電偶等儀器監(jiān)控層間溫度。在焊接工藝評(píng)定中，允許多焊道焊縫試件的層間溫度低于實(shí)際制造中可合理、經(jīng)濟(jì)地達(dá)到的層間溫度是不慎重的。進(jìn)行大量焊接時(shí)，使焊道間有足夠冷卻時(shí)間的焊接方法是良好、經(jīng)濟(jì)的。

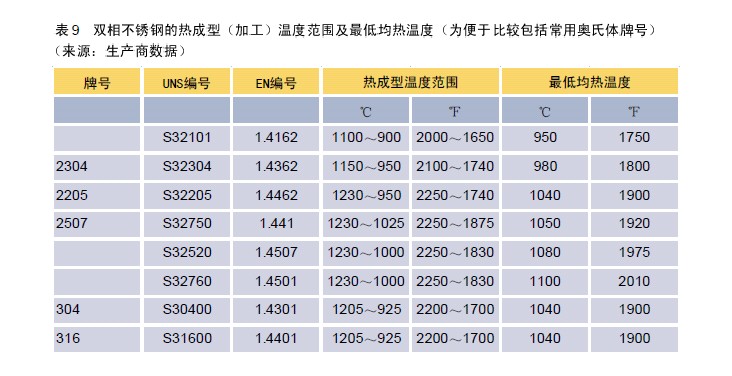

   不銹鋼管不需要焊后消除應(yīng)力處理，且進(jìn)行這樣的熱處理可能是有害的。因?yàn)樗�可使雙相不銹鋼析出金屬間相或α’(475℃／ 885°F)脆性相，降低韌性和耐蝕性。不銹鋼管的焊后熱處理應(yīng)當(dāng)是完全固溶處理后水淬(見(jiàn)表9)。在氣焊后應(yīng)考慮完全固溶退火，因?yàn)槿绻�在焊接過(guò)程中沒(méi)有超合金化的填充金屬，顯微組織中鐵素體含量將很高。 如果焊后進(jìn)行完全固溶處理和急冷，如在零部件制造中那樣，則熱處理應(yīng)視為焊接工藝的一部分。固溶處理可解決與鐵素體和金屬間相有關(guān)的問(wèn)題，該加工工藝允許在成品固溶處理前存在一些不太希望的中間狀態(tài)www.wangbinjob.cn
